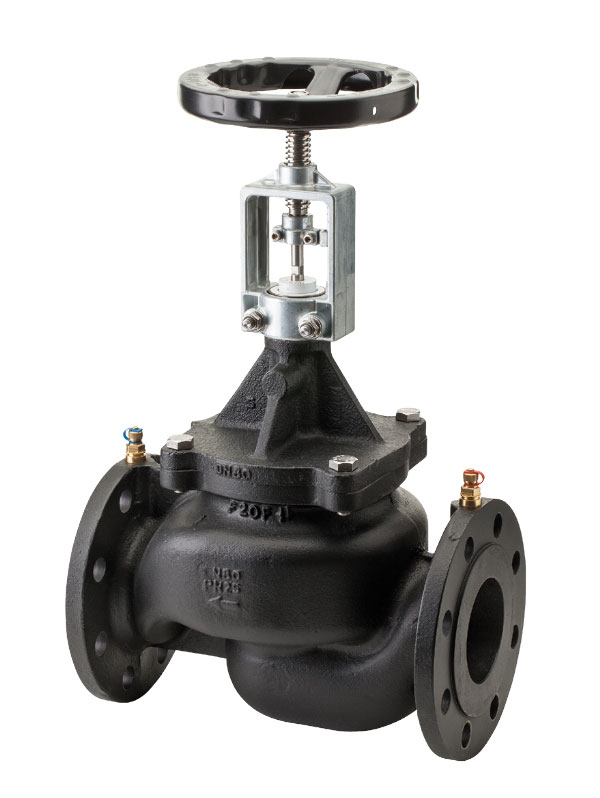

Frese SIGMA Compact Embridada DN50-DN300. Válvula de equilibrado dinámico de ajuste manual

Frese SIGMA Compact Embridada DN50-DN300. Válvula

Descargas

BIM

La válvula Frese SIGMA Compact Embridada es una válvula de equilibrado hidráulico dinámico de ajuste manual, que garantiza de forma sencilla la limitación precisa y fiable del caudal y el aislamiento en sistemas de calefacción y refrigeración.

Sigma Compact se ofrece en dos diseños:

  • La serie Ultra tiene un tamaño y peso reducidos, ofreciendo una instalación fácil.
  • La serie Estándar ofrece caudales mayores para cubrir un mayor rango de aplicación.

Aplicación

La válvula Frese SIGMA Compact Embridada ha sido especialmente diseñada para el equilibrado de circuitos en instalaciones de calefacción y refrigeración.

Frese SIGMA Compact Embridada limita el caudal máximo del sistema y garantiza un funcionamiento optimizado y económico de la instalación.
Puede utilizarse tanto en sistemas de caudal variable como de caudal constante.

Funcionamiento

Frese SIGMA Compact Embridada puede ajustarse a la posición requerida mediante la escala, para limitar el caudal en ciertas partes de la instalación, eliminando sobrecaudales y un gasto innecesario de energía. El regulador de presión diferencial que hay en el interior de la válvula Frese SIGMA Compact Embridada asegura que el caudal está limitado independientemente de las fluctuaciones de presión que se produzcan en la instalación.

El volante puede utilizarse para cerrar la válvula y abrirla de nuevo al caudal ajustado.

Características

  • Sencillo ajuste del caudal utilizando la escala impresa en la válvula.
  • El volante permite cerrar la válvula para una presión diferencial de hasta 10 bar.
  • La válvula no requiere distancias mínimas de instalación a otros elementos del sistema.
  • Tomas de presión y temperatura para comprobaciones.
  • Diámetros desde DN 50 hasta DN 300.
  • Rango de caudales: 1400 a 600000 l/h
  • Máxima presión diferencial: 800 kPa.

Ventajas

  • Selección práctica y sencilla de la válvula en función únicamente del caudal y del diámetro de conexión.
  • Simplificación del diseño de la instalación ya que se requiere un menor número de válvulas. No es necesaria la instalación de válvulas en los circuitos principales del sistema, sólo en las unidades terminales.
  • Seguridad de que no se excederá el caudal especificado para la unidad terminal.
  • Fácil de instalar y ajustar según el caudal predefinido.
  • Flexibilidad si, posteriormente a su instalación, se modifica el caudal de la unidad terminal y ante modificaciones de la instalación, ya que al tratarse de una válvula de equilibrado dinámico, no es necesario realizar ningún reajuste en el circuito “original” si posteriormente hay alguna ampliación del mismo.
  • Minimización del tiempo de puesta en marcha gracias al equilibrado automático del sistema. • Frese SIGMA Compact Embridada equilibra automáticamente el circuito hidráulico a pesar de las fluctuaciones de presión de la instalación.
  • Mayor confort de los usuarios finales al asegurar el correcto equilibrado hidráulico del sistema.
