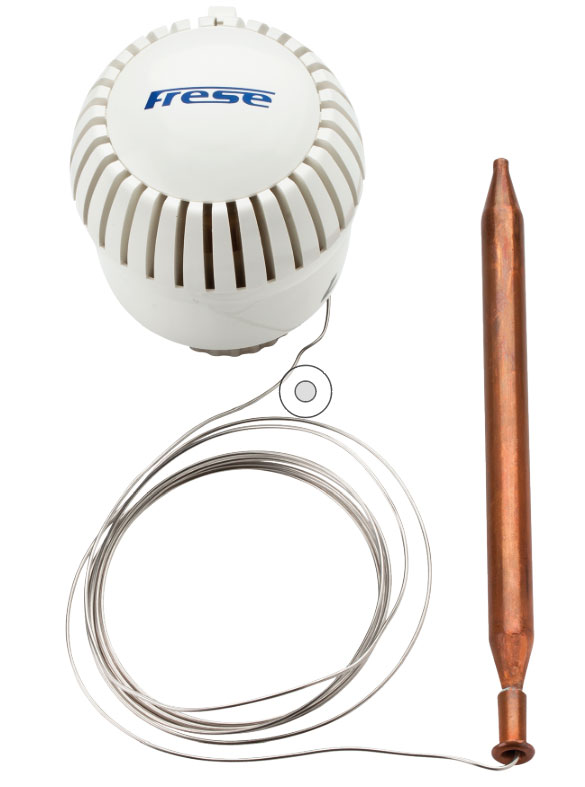

Cabezal termostático con conexión M30 x 1,5 para cuerpos de válvula Frese OPTIMA Compact con carrera de 2,5 mm.

El cabezal termostático es un regulador de temperatura automático para aplicaciones como fan-coils, depósitos de A.C.S. e intercambiadores.

El sensor remoto puede ponerse en contacto directamente con el medio o bien instalarse en la vaina de inmersión que se suministra como accesorio.

Diseño

El cabezal termostático está compuesto por:

• Mando de ajuste con escala impresa.
• Conexión M30 x 1,5.
• Elemento sensor líquido con tubo capilar 2 m de largo.
• Conexión roscada, mediante tuerca.

Funcionamiento

El cabezal termostático se utiliza para controlar la válvula Frese Optima Compact de forma autónoma.

El sensor remoto capta la temperatura del fluido lo cual hace que el elemento sensor de su interior se expanda si la temperatura aumenta. El sensor actúa sobre el eje de la válvula cerrándola. Cuando la temperatura del fluido desciende, el elemento sensor se contrae, esto se transmite al eje de la válvula, y ésta se abre. La válvula se abre proporcionalmente a la variación de temperatura. A través de la válvula, solo pasa la cantidad de agua necesaria para mantener la temperatura ajustada.

Materiales

• Mando de ajuste en color blanco RAL9010.
• Carcasa y eje fabricados en plástico.
• Bulbo de cobre relleno con elemento sensor líquido y tubo capilar de cobre niquelado.
• Tuerca de conexión fabricada en latón niquelado.

Características

• Elemento sensor líquido.
• Clip de fijación del ajuste.
• Lengüetas de limitación y bloqueo.
