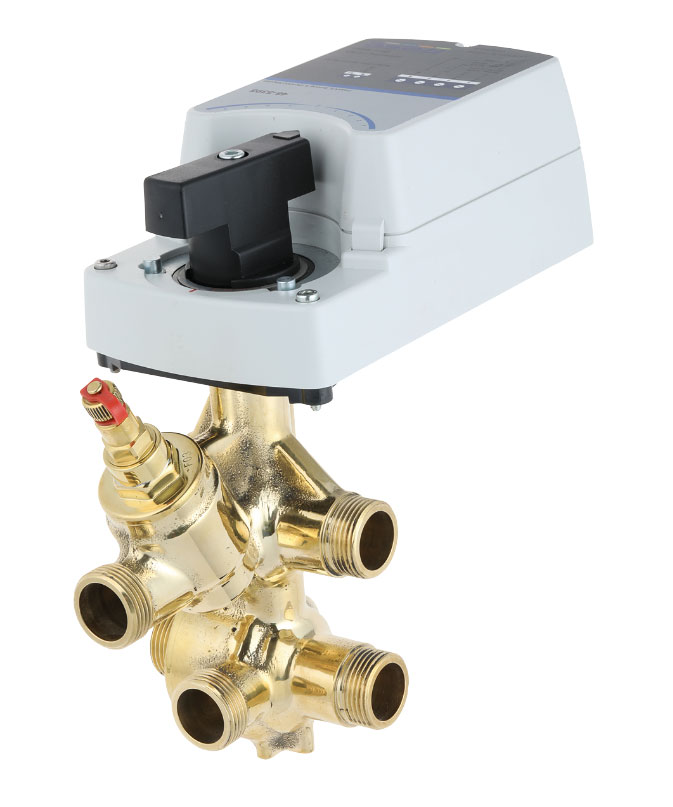

Frese COMBIFLOW es una válvula de control independiente de la presión de 6 vías, que garantiza el equilibrado hidráulico dinámico y el control en instalaciones a 4 tubos de calefacción y refrigeración.

Funcionamiento

Frese COMBIFLOW asegura un control proporcional, independientemente de cualquier variación de la presión diferencial en la instalación.

La válvula se puede controlar mediante una señal de control 0...10 VCC, 4...20 mA o bien mediante el protocolo de comunicación BACnet o Modbus.

El actuador BACnet & Modbus proporciona una programación individual del caudal de refrigeración y calefacción.

Aplicación

Frese COMBIFLOW puede utilizarse en diferentes instalaciones de 4 tubos, como por ejemplo:

• Techos calefactados/ refrigerados.
• Convectores.
•  Unidades de ventilación descentralizada.
•  Fan-coils.
•  Instalaciones de calefacción y refrigeración por convección.

Características

• La tecnología patentada "PICV de 6 vías" elimina los sobrecaudales independientemente de las fluctuaciones de presión en la instalación.
• Controlador de presión diferencial (DP) integrado en la válvula de 6 vías.
• Válvula y actuador únicos para el control proporcional del caudal y la conmutación entre los circuitos de refrigeración y calefacción.
• Preajustes de caudal independientes para refrigeración y calefacción a través de BACnet o Modbus.
• La presión diferencial constante garantiza una autoridad
• del 100 %.
• Valor KVS elevado con una mínima pérdida de presión.
• Alcanza caudales elevados con una presión diferencial mínima gracias al avanzado diseño de la PICV.
• Alivio de presión integrado en la posición de válvula cerrada para permitir la contracción o expansión del fluido cuando no se calienta o enfría.
• Cartucho de presión diferencial extraíble.

Ventajas

• Control preciso del caudal sin necesidad de una segunda válvula, ni un segundo actuador, reduce la lista de materiales, los trabajos de instalación y puesta en marcha, así como el riesgo de fugas.
• Solución compacta para espacios reducidos.
• Solución completa. Sin válvulas de equilibrado ni PICV adicionales.
• Su diseño garantiza una pérdida de presión mínima, reduciendo la altura de bombeo requerida y la energía utilizada y potencialmente el tamaño de la bomba, lo cual supone un ahorro sustancial.
• El cartucho DP extraíble hace que el proceso de limpieza de la red de tuberías sea eficiente y el vaciado sencillo, sin necesidad de desconectar y volver a sellar las conexiones de las tuberías.
• Sólo se necesita un punto de datos para conectar con el BMS.
• Ajuste remoto del caudal a través de BACnet o Modbus.
• Mayor vida útil del actuador y menor consumo de energía, ya que todas las fluctuaciones son compensadas por el controlador DP integrado y no por el ajuste continuo de la posición del actuador.
• Dimensionamiento sencillo y rápido, basta con seleccionar el caudal de diseño.
