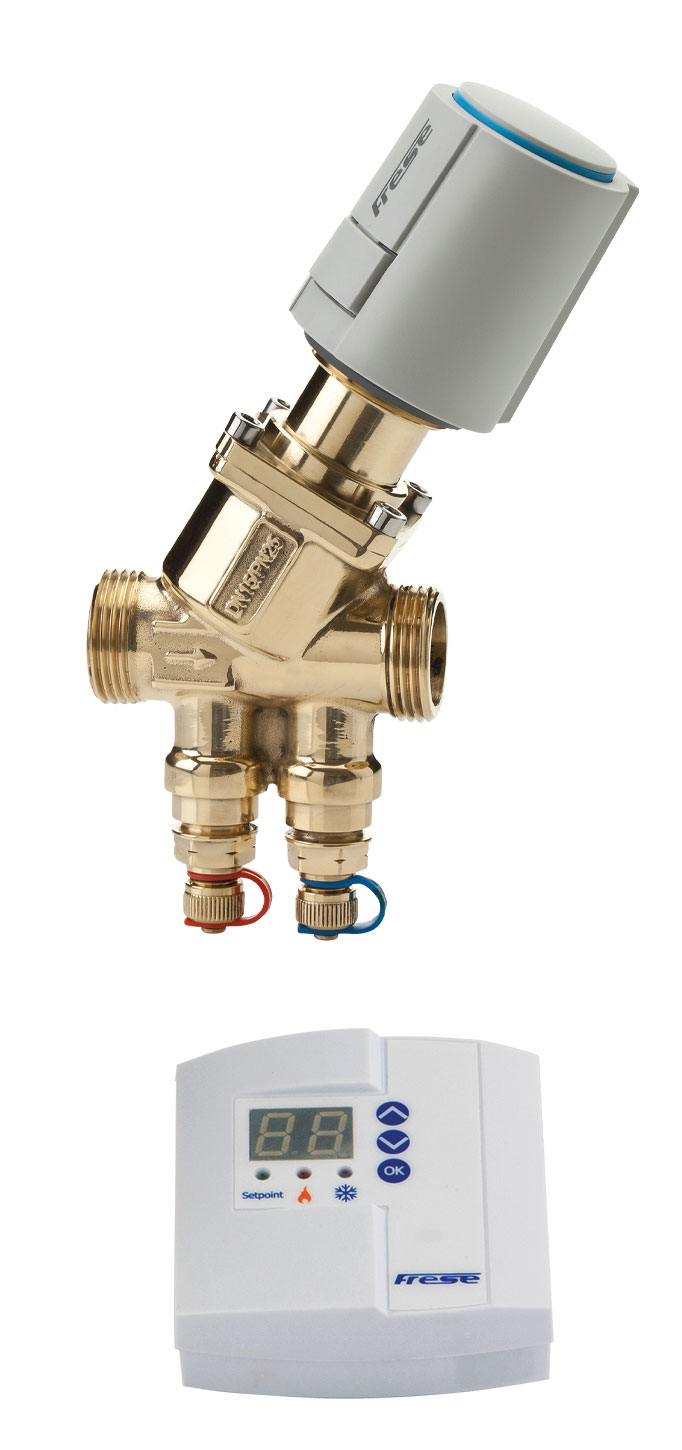

El sistema de control Frese OPTIMIZER 2P se utiliza en sistemas de calefacción y refrigeración a 2 tubos.

Permite conmutar automáticamente entre los caudales de refrigeración y calefacción y regula el caudal a través de la válvula con el fin de satisfacer las condiciones de carga requeridas.

El sistema de control Frese OPTIMIZER 2P también puede utilizarse para controlar la diferencia de temperatura entre impulsión y retorno y de esta forma optimizar el consumo de energía de la bomba.

Funcionamiento

Las unidades terminales o los circuitos requieren distintos caudales dependiendo si estamos trabajando en calefacción o refrigeración.

Si utilizamos la válvula Frese OPTIMA Compact para limitar el caudal, sólo puede ajustarse el valor de uno de ellos, siendo el habitual el mayor de los dos.

El regulador de doble caudal Frese OPTIMIZER 2P ha sido diseñado para utilizarse junto con la válvula Frese OPTIMA Compact y de esta manera regular el caudal requerido tanto para calefacción como refrigeración.

Normalmente, el caudal mayor es para refrigeración. En la válvula Frese Optima Compact se ajusta el caudal mayor, mientras que el caudal menor - para calefacción - es limitado por el regulador.

El sistema de control Frese OPTIMIZER 2P puede trabajar con dos sondas de temperatura. Gracias al algoritmo de control integrado, puede optimizar la diferencia entre las temperaturas de impulsión y retorno, ∆T. Cuando se detecta que ∆T es inferior al valor de consigna, el regulador limita el caudal con el fin de reducir la energía utilizada para la circulación del agua en la instalación.

Aplicación

El sistema de control Frese OPTIMIZER 2P se utiliza en sistemas de calefacción y refrigeración a 2 tubos para:

• Controlar el caudal en la unidad terminal o en un circuito.
• Detectar si el sistema funciona en calefacción o en modo de refrigeración.
• Conmutar entre el caudal requerido para calefacción y refrigeración.
• Regular el caudal para calefacción y refrigeración.
• Detectar la diferencia de temperatura entre impulsión y retorno.
• Funcionamiento seguro con al menos la mínima diferencia de temperatura requerida entre impulsión y retorno.
• Se puede adaptar fácilmente a un sistema existente.

Ventajas

• Sólo se requiere una señal de control del BMS.
• Solución completa. No se necesitan otras válvulas de equilibrado en la instalación.
• Ahorro de energía mediante la regulación y el control del caudal independientemente de la presión.
• Control proporcional tanto para refrigeración como para calefacción.
• Menos tiempo a la hora de dimensionar y selecciona la válvula. Sólo es necesario conocer el caudal y la mínima presión diferencial requerida.
• El confort total sin necesidad de volver a ajustar las válvulas si, durante la fase de construcción, se producen ampliaciones de la instalación.
• Solución compacta para espacios reducidos.
• Funcionamiento silencioso con el control proporcional de calefacción y refrigeración.
• No requiere tiempo de puesta en marcha.

Características

• El preajuste de la válvula no interfiere en la carrera; siempre se trabaja con la carrera total, independientemente del caudal ajustado.
• La presión diferencial constante a través del componente de control proporcional garantiza el 100 % de la autoridad.
• Por tratarse de equilibrado dinámico, se elimina cualquier sobrecaudal que se pudiese producir debido a la fluctuación de la presión en la instalación.
• Grandes caudales con una presión diferencial mínima debido al avanzado diseño interior de la válvula.
• Gran precisión en el ajuste gracias a la escala analógica continua en la válvula de equilibrado hidráulico dinámico.
• Unidad de control con señal de control 0-10 V CC para la regulación proporcional de la válvula.
• Control ∆T para el control óptimo de la energía.
• Opcionalmente puede conectarse una sonda de punto de rocío al regulador para evitar la formación de condensación en la instalación.
