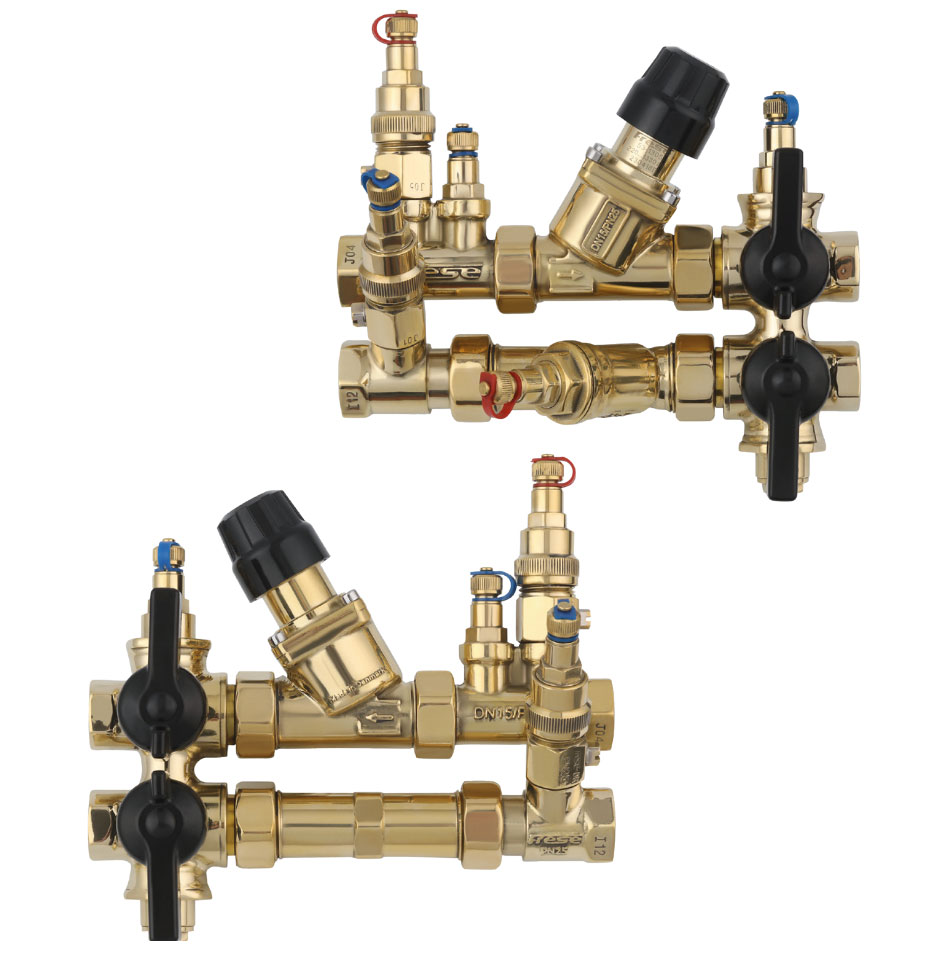

El Frese MODULA Direct es un conjunto compacto y versátil que combina las válvulas Frese de control y equilibrado dinámico independientes de la presión con válvulas de corte, válvulas de vaciado y drenaje y otros componentes con elementos de medición, todo ello comprobado para que sólo sea necesario conectarlo a la unidad terminal.

El diseño patentado incorpora una estación de medición para la verificación precisa del caudal.

Frese MODULA Direct integra la válvula Frese OPTIMA Compact en el conjunto.

Con válvulas de corte, filtro, válvula de vaciado y tomas P/T.

Frese MODULA Direct ha sido diseñada de acuerdo a las especificaciones de BSRIA para instalaciones de unidades terminales.

Aplicación

Para el montaje directo en unidades terminales en aplicaciones de calefacción y refrigeración.

Ventajas

DISEÑO:

• Integra la válvula OPTIMA Compact.
• Incorpora una estación de medición.

INSTALACIÓN:

• Minimización de los tiempos de diseño y de posibles errores gracias a la solución completa.
• Garantía del funcionamiento del sistema completo.
• Diseño compacto para espacios reducidos.
• Prácticamente sin costes de instalación y puesta en marcha.
• Permite la limpieza de la instalación y el aislamiento de la unidad terminal.
• Se pueden aislar las tuberías gracias a la disponibilidad de distanciadores para las palancas.
• Se puede instalar directamente a la unidad terminal.

FUNCIONAMIENTO:

• Alto confort con costes de funcionamiento y mantenimiento mínimos.
• 5 modos de funcionamiento.

Para más información sobre la válvula OPTIMA Compact, consultar su hoja técnica.

Características

• Estación de medición integrada que permite verificar de forma precisa el caudal. Disponible para valores Kv:
  0,198 – 0,598 – 1,394 – 2,361.
• Disponible en DN 15.
• Integra las válvulas patentadas Frese Optima Compact.
• Distancia de 40 mm entre impulsión y retorno.
• Acoplamientos integrados para una fácil alineación de las válvulas.
• Válvulas de corte con palanca en impulsión y retorno.
• Drenaje en impulsión y retorno.
• Tomas P/T en la válvula PICV para medir la presión diferencial.
• Toma P/T en impulsión para medir la presión diferencial a través de la unidad terminal.
• Fabricado en latón DZR, CW602N.
• Rosca M6 para sujetar el kit Modula.
